تراش اتوماتیک نوع سوئیسی
اگر قطعات کوچکتر (با قطر 1.5 اینچ) تولید می کنید ، می توانید تراش های سوئیسی را انتخاب کنید.
sp دو دوک و نگهدارنده ابزار مستقل امکان انجام چندین عملیات ماشینکاری به طور همزمان را می دهد.
area محیط کار جمع و جور بدین معناست که ابزار برش مجبور نیست از قطعه کار فاصله زیادی داشته باشد و سرعت حرکت سریع می تواند آنها را سریعتر به آنجا برساند.
speed سرعت دوک بالا محدودیت سرعت برش تراش های بزرگ را حذف می کند ، در نتیجه عمر ابزار و کیفیت قطعه را افزایش می دهد.
● دهها ابزار برش و عملکردهای فرز قوی نیاز به ماشینکاری ثانویه را کاهش داده و ماشینکاری سبک را آسان تر می کند.
ظاهر و ساختار ماشین
| ظاهر | قاب ابزار |
 |  |
پارامتر

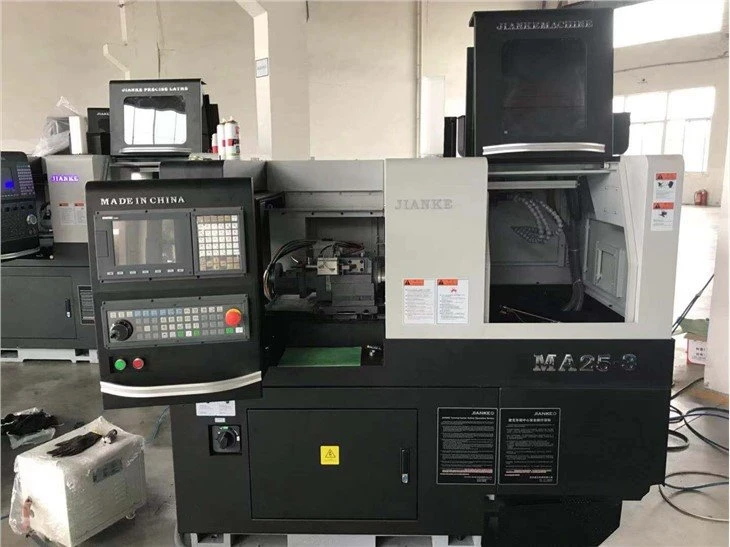

| مورد | MA25-3 | ||
| ماشینکاری | اندازه مواد میلی متر | Φ2mm-Φ25mm | |
| حداکثر قطر پردازش زیر دوک | Φ25 میلی متر | ||
| حداکثر طول پردازش در یک زمان | 200 میلی متر (با بوش راهنمای دوار) | ||
| حداکثر قطر حفاری دوک اصلی | Φ10 میلی متر | ||
| قطر ضربه زدن دوک اصلی | M10 | ||
| حداکثر قطر حفاری ابزار دوار جانبی | Φ8 میلی متر | ||
| حداکثر قطر ضربه زدن ابزار چرخشی جانبی | M6 | ||
| دوک | سرعت دوک اصلی | 10 ～ 8000 دور در دقیقه | |
| سرعت زیر دوک | 10 ～ 8000 دور در دقیقه | ||
| نمایه سازی حداقل محور اصلی و فرعی C | 0.001° | ||
| قطر دوک اصلی | Φ25 میلی متر | ||
| فاصله traval محور X | 95 میلی متر | ||
| فاصله traval محور Y | 360 میلی متر | ||
| فاصله traval محور Z | 320/430 میلی متر | ||
| تحمل فرسایش دوک نخ ریسی | .000.004 میلی متر | ||
| دقت تکرار X/Y/Z | .000.002 میلی متر | ||
| دقت موقعیت یابی X/Y/Z | .000.003 میلی متر | ||
| سیستم | نوع سیستم | تایوان SYNTEC 20TA | |
| محور کنترل شده | 6 | ||
| حداقل واحد تنظیم | 0.001 میلی متر | ||
| سرعت تغذیه سریع | 24 متر در دقیقه | ||
| LCD | صفحه نمایش رنگی | ||
| ابزار | ابزار OD دوک اصلی | 5 قطعه (12mmX12mm) +1 قطعه (16mmX16mm) | |
| ابزار چرخشی فرز جانبی | درست شد | 2 قطعه ER11 10000 دور در دقیقه | |
| نوع پلاگین را وارد کنید | 3 قطعه ER16 6000 دور در دقیقه | ||
| ابزار ثابت انتهای دوک اصلی | 4 عدد × ER16 | ||
| موتور | قدرت دوک اصلی | 3.7 کیلو وات | |
| قدرت زیر اسپیندل | 2.2 کیلو وات | ||
| قدرت نامی سروو موتور | 0.75 کیلو وات | ||
| ابزار دوار فرز جانبی دارای قدرت نامی | 0.75 کیلو وات | ||
| قدرت پمپ خنک کننده | 0.22 کیلو وات | ||
| قدرت پمپ روان کننده | 24W | ||
| - | ظرفیت قدرت | 11 کیلو وات | |
| ارتفاع دوک اصلی | 1000 | ||
| اندازه دستگاه (L*W*H) | 1970X1420X1690 | ||
| پیش نیاز هوایی | بالاتر از 0r برابر با 0.4MPa است | ||
| N.W. | 1600 کیلوگرم | ||
مارک اصلی لوازم جانبی و محل مبدا
| نام | مبدا و نام تجاری |
| سیستم عامل | تایوان SYNTEC |
| Spinlde و Driver | درایو برقی روغن خنک کننده/درایور Syntec |
| یاتاقان | NSK ژاپن |
| ریل راهنما | ژاپن THK |
| پیچ راهنما | ژاپن THK |
| سرو موتور | تایوان SYNTEC |
| راننده موتور | تایوان SYNTEC |
| اجزای الکتریکی | آلمان اشنایدر |
| سیستم روان کننده | ژاپن هرگ |
| رله | امرن ژاپن |
| کلید سکته مغزی | امرن ژاپن |
| شیر مغناطیسی | ایرتاگ تایوان |

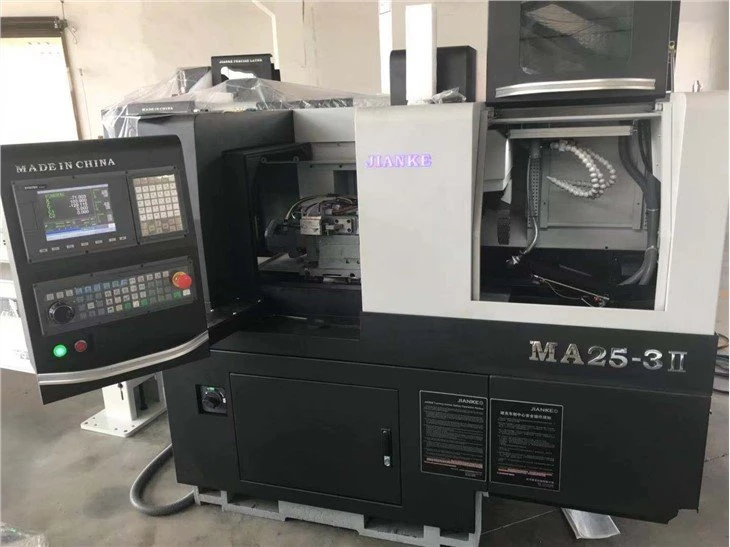

| ماشین تراش CNC تراش MA25-3II تک اسپیندل | |||
| سیستم | تایوان Syntec | Syntec21TB-H | |
| کانال کنترل | تک کانال | ||
| حداقل واحد تنظیم | 0.001 میلی متر | ||
| سریعترین سرعت حرکت | 24 متر در دقیقه | ||
| قابلیت ماشینکاری | حداکثر پردازش دیا | 25 میلی متر | |
| حداکثر طول تغذیه مواد در یک زمان | با بوش راهنما | 195 میلی متر | |
| بدون بوش راهنما | 1: 2.5D am قطر: طول | ||
| حداکثر قطر حفاری دوک نخ اصلی. | محوری | Φ10 میلی متر | |
| حداکثر دوک ضربه زدن دوک اصلی. | محوری | M10 | |
| حداکثر عمق حفاری دوک اصلی | محوری | 45 میلی متر | |
| سر چرخشی حداکثر سوراخ حفاری. | شعاعی | Φ10 میلی متر | |
| سر چرخشی حداکثر ضربه زدن به دیا. | شعاعی | M8 | |
| ابزارها | چیدمان ابزار | ابزارهای ردیف بالا | |
| ابزار چرخاندن دوک اصلی | 6 عدد | 1 16X16mm+5 12X12mm | |
| سر دوار سمت دوک اصلی | 4 عدد | 2 ER11+2 ER16 | |
| نگهدارنده ابزار ثابت قسمت دوک اصلی صورت | 4 عدد | ER11/ER16 | |
| دوک اصلی | نوع دوک اصلی | دوک اصلی برقی روغن خنک کننده داخلی | |
| سرعت دوک اصلی | 8000 دور در دقیقه/دقیقه | ||
| نمایه سازی دوک اصلی | 0.001° | ||
| دوک اصلی از طریق کل دیافراگم | 26 میلی متر | ||
| ارتفاع مرکز دوک اصلی | 968.5 میلی متر | ||
| قدرت موتور | قدرت دوک اصلی | 3.7 کیلو وات | |
| قدرت موتور سر گردان جانبی | 0.75 کیلو وات | ||
| سرعت سر گردان جانبی | 6000 دور در دقیقه | ||
| شماره محور متحرک | 3 محوره | X, Y, Z | |
| قدرت موتور محور متحرک | 0.75 کیلو وات | ||
| دیگران | دستگاه گیرنده قطعات | قطعات کوتاه | دستگاه گیرنده تلسکوپی |
| قطعات بلند | دستگاه نگهدارنده تلسکوپی | ||
| منبع تغذیه | 11.2 کیلو وات | ||
| فشار هوا | بالاتر از 0.4 مگاپاسکال | ||
| حجم مخزن روغن | 195L | ||
| سایز تراش | 1.87m×1.45m×1.65m | ||
| وزن تراش | 1980 کیلوگرم | ||
پیکربندی ماشین
| نام | نام تجاری | منطقه تأمین کننده |
| سیستم عامل | SYNTEC | چین تایوان |
| اسپیندل و درایور | درایو برقی روغن خنک کننده/درایور Syntec | چین تایوان |
| یاتاقان | NSK | ژاپن |
| ریل راهنما | THK/Rexroth | ژاپن/آلمان |
| پیچ توپ | THK | ژاپن |
| سروو موتور | SYNTEC | چین تایوان |
| راننده موتور | SYNTEC | چین تایوان |
| اجزای الکتریکی | اشنایدر | آلمان |
| سیستم روان کننده | هرگ | ژاپن |
| رله | امرون | ژاپن |
| سوئیچ محدود | امرون | ژاپن |
| شیر الکترومغناطیسی | ایرتگ | چین تایوان |
لوازم جانبی اختیاری
| گزینه گزینه | مارک توصیه شده |
| بوش راهنمای چرخشی | نانجینگ جیانکه |
| تغذیه کننده نوار خودکار | سوژو IEMCA |
| بولت/بوته راهنما | سیچوان H&آمپر ؛ ب |
| نوار نقاله تراشه اتوماتیک | سوژو (LNS) |
| جمع کننده غبار روغن | فوجیان هاوشنگ |
| پمپ فشار قوی | Kunshan jingyue دقت |
| سر چرخشی انتهای صورت | نانجینگ جیانکه |
| چسباندن و قرار دادن ابزارها (پایه چرخشی) | چین تایوان songjia |
